Смартфоны часто разряжаются в самое неподходящее время, когда даже небольшой заряд мог бы исправить ситуацию. Конечно, можно носить с собой потративный зарядник, но это не всегда удобно, особенно если он большой и тяжёлый. Вы можете сделать миниатюрный брелок, который всегда будет с вами и поможет подзарядить смартфон в любой ситуации.

Подписаться на iGuides в Telegram, чтобы узнать обо всем первым — t.me/iguides

Для этого потребуются:

— Новая 9-вольтовая батарейка
— Разряженная 9-вольтовая батарейка (аналог «Кроны»)
— Контактная площадка для 9-вольтовой батарейки
— Миниатюрный преобразователь напряжения из 9 в 5 вольт
— Протопластик
— Кабель со штекером micro USB (или USB Type-C, если у вас смартфон с таким разъёмом)

Всё это можно приобрести в магазинах радиотоваров или в интернете. Кроме того, потребуется паяльник, припой, горячий клей, клеевой пистолет, миска с водой и электрическая или газовая плита.

Наша задача — сделать миниатюрную конструкцию, с помощью которой можно передать энергию от батарейки на смартфон. Для понижения напряжения батареи можно использовать резистор, но он использует энергию впустую, выводя её через тепло. У преобразователя гораздо более высокий КПД, поэтому одной батарейки будет хватать дольше.

Протопластик — небольшие гранулы пластика, которые при нагревании могут слепляться друг с другом и превращаются в подобие пластилина. После остывания протопластик твердеет и сохраняет приданную ему форму.



Разберите старую батарейку, достав из неё контактную площадку. Она будет служить в качестве основы брелока, к ней мы приклеим преобразователь напряжения и другую площадку — ту, к которой подключается батарея.



Отрежьте от кабеля штекер micro USB и припаяйте красный и чёрный провода к выходным контактам преобразователя. К входным контактам припаяйте провода контактной площадки батарейки. Приклейте преобразователь и штекер micro USB к контактной площадке из старой батарейки.

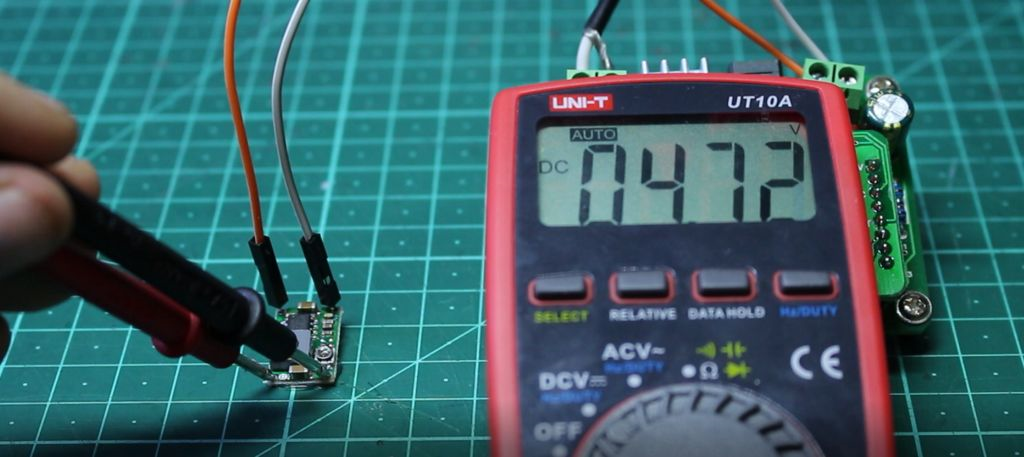

Подключите батарейку и с помощью мультиметра измерьте входное и выходное напряжение. На входе должно быть около 9 вольт, а на выходе около 5 вольт. Слепите из протопластика корпус для брелока. На штекер micro USB можно надеть колпачок (например, сделанный из изоляции провода).

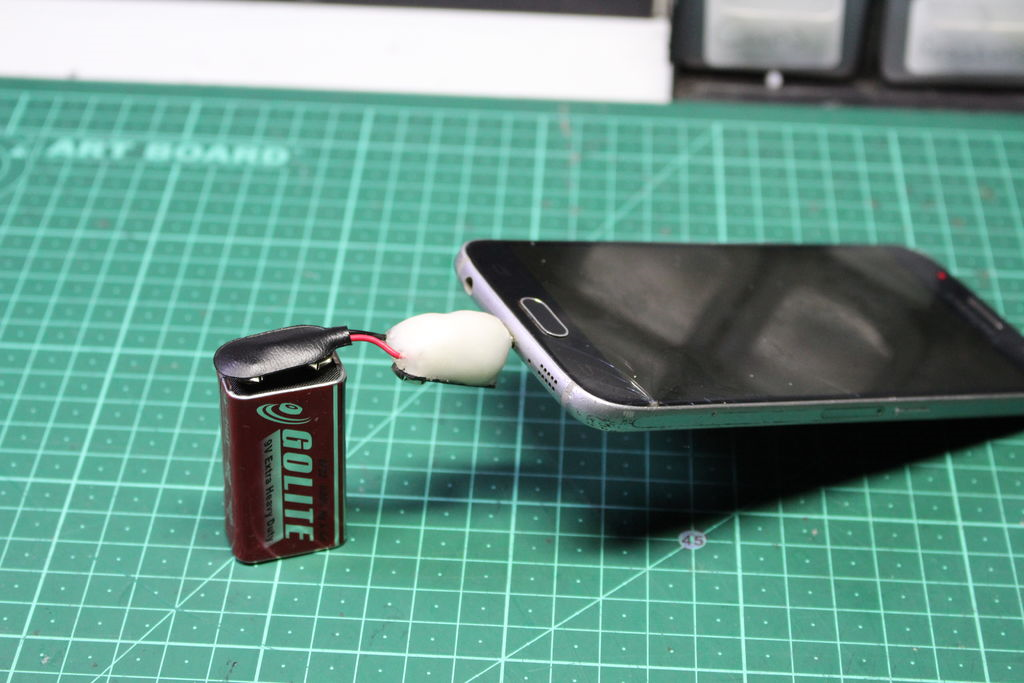

Получится брелок, который можно прикрепить к сумке или ключам.



Без батарейки зарядить смартфон не получится, поэтому придётся носить её с собой. Аналоги «Кроны» стоят недёшево, так что часто заряжать смартфон такими батарейками выйдет накладно, но в экстренной ситуации такой брелок вполне может вас выручить.
