Из этой статьи вы научитесь собирать недорогую беспроводную колонку, с помощью которой можно слушать музыку со смартфона, планшета или компьютера. Сигнал будет передаваться по Bluetooth.

Подписаться на iGuides в Telegram, чтобы узнать обо всем первым — t.me/iguides

Необходимые компоненты:

— Небольшой динамик мощностью до 3 Вт
— Плата с модулем Bluetooth
— Аккумулятор от смартфона или батарея 18650
— Усилитель с микросхемой 8002B
— Кнопки для переключения музыки (3 штуки)
— Выключатель
— Порт micro USB для зарядки
— Провода
— Коробка или круглая пластиковая банка (например, от косметики)



Сперва подготовьте корпус. Если используете банку, вырежьте на её крышке отверстие для динамика или проделайте в крышке множество мелких отверстий. Закрепите динамик болтами или клеем.



Припаяйте провода к контактам на Bluetooth-плате, ведущим к питанию, динамику, выключателю и переключателям. Эти контакты размечены на плате или указаны в инструкции к ней. Провода, идущие к динамику, должны быть длиннее остальных, поскольку они будут скручиваться, если у банки винтовая крышка.

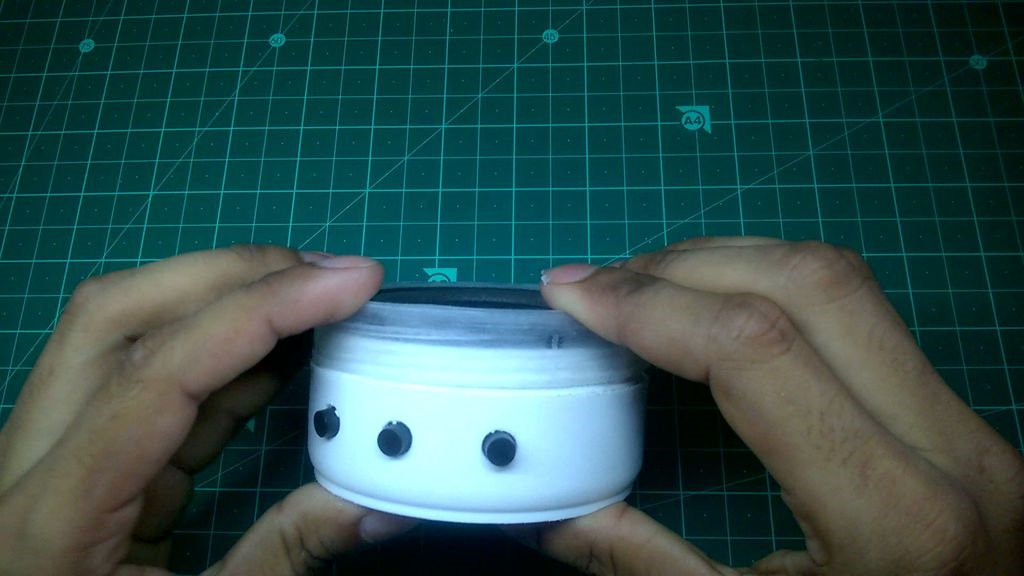

Сделайте на корпусе отверстия для порта питания и переключателей. Припаяйте компоненты к проводам и прикрепите их к корпусу с помощью горячего клея. Плату и аккумулятор тоже зафиксируйте клеем внутри корпуса, чтобы они не болтались.

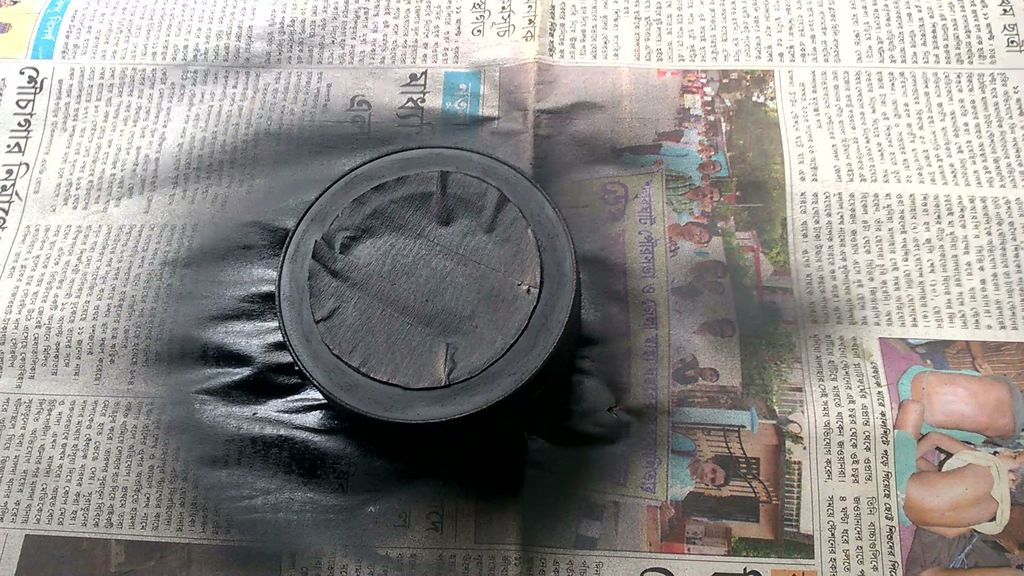

Зарядите колонку от USB-адаптера и проверьте работоспособность колонки. Если всё сделано правильно, она соединится со смартфоном и будет выводить звук. При желании банку можно покрасить краской из спрея так, чтобы было трудно догадаться, что это самодельный гаджет.



Чтобы корпус не скользил, на его нижнюю часть можно приделать ножки или прорезиненный материал.
