Ни для кого не секрет, что любой бизнес направлен на зарабатывание денег, а крупный бизнес — на зарабатывание по-крупному. Поэтому, например, такое понятие как троттлинг прочно вошло в нашу жизнь, и уже никого не удивляет то, что в бенчмарках смартфоны показывают куда лучшие результаты, чем в реальной жизни. Также слабо удивляет то, что и AMD, и Nvidia любят заниматься переименованием видеокарт — так, некоторые решения линейки AMD HD 7000 были и в 200, и 300 серии, а видеокарта Nvidia 840M получила аж три новых жизни в виде 940M, 940MX и MX130. Но при этом немногие знают, что с чипсетами и сокетами происходит такая же чехарда, в которой производители всеми силами хотят продать старое как новое, а пользователи при желании могут даже обратить это себе во благо.
Июнь 2015. С опозданием почти на год Intel наконец готовы представить свои первые процессоры, построенные по 14 нм техпроцессу (Broadwell), причем с виду они выглядят действительно отлично: во-первых, добавлен кэш L4 в размере 128 МБ, что должно существенно ускорить некоторые вычисления. Во-вторых, процессоры обзавелись действительно мощной интегрированной графикой Intel Iris, которая была до 2.5 раз быстрее HD Graphics в предыдущем поколении и позволяла не только плавно отрисовывать интерфейс системы и воспроизводить видео высокой четкости, но и даже играть в современные на тот момент игры, пусть и на низких настройках графики.
Увы, но на практике оказалось все печально: техпроцесс был сырой, и процессоры едва ли «брали» 4 ГГц в разгоне, так что по факту они оказывались слабее решений предыдущего, 4ого поколения Intel Core (Haswell). И даже кэш в 128 МБ не спасал — вернее, он давал некоторое преимущество, но в очень небольшом круге задач. Что касается мощной интегрированной графики, то в топовых десктопных процессорах, где большая часть пользователей использует дискретную видеокарту, она была банально не нужна. Также эти процессоры были лишены поддержки новейшей на тот момент памяти DDR4 — причем высокопроизводительные решения от Intel того времени ее все же поддерживали.
В итоге в Intel понимали, что большая часть пользователей так и осталась на 2-4 поколениях процессоров Core, и чтобы «заставить» их купить новые процессоры 6-ого поколения (Skylake), нужно сделать что-то очень классное. И, в общем и целом, Intel смогли: во-первых, в этом поколении появилась поддержка DDR4, во-вторых, если в 4-ом поколении максимальные частоты при разгоне колебались на уровне 4.3-4.5 ГГц, то теперь при особом желании удавалось даже 4.8 получить. Также стала быстрее шина DMI, связывающая чипсет и процессор — ее скорость увеличилась с 5 до 8 GT/s, что также положительно повлияло на скорость работы процессора.

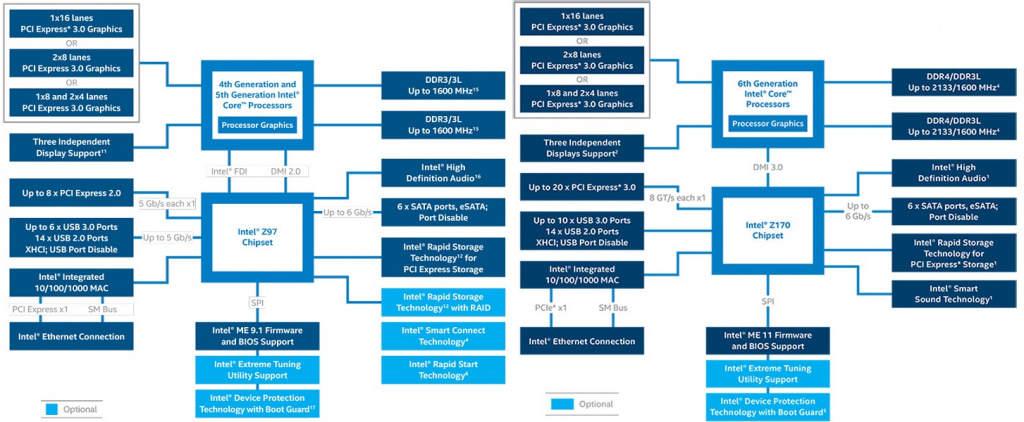

Однако уже тогда пользователи стали замечать, что между чипсетами Z97 для процессоров Haswell и Broadwell и Z170 для Skylake что-то многовато сходств, да и смена сокета с LGA1155 на LGA1151 не выглядит обоснованной. Так, числа 1155 и 1151 — это количество контактов в сокете, и уменьшение их числа на 4 невольно напоминает многострадальный сокет LGA775 для процессоров Pentium 4, Core 2 Duo и Quad, который отличался от серверного LGA771 опять же 4 контактами и поворотом на 90 градусов, что после некоторых шаманств с переходником и позволяет устанавливать Xeon в десктопные платы. Увы, тут Intel такую ошибку не повторили, и никакими танцами с бубном заставить работать старые CPU на новых платах (или наоборот) нельзя. С чипсетами все еще интереснее, если взглянуть на их схемотехнику:
Во-первых, у них одинаковый техпроцесс — 22 нм. Если для Z97 это объяснимо — он подходит и для Haswell (22 нм), и для Broadwell (14 нм), да и с выходом рабочих 14 нм кристаллов тогда были проблемы, то через год выпускать 22 нм чипсет для 14 нм процессоров Skylake, когда производство было уже отлажено — достаточно странно. Остальные изменения были только количественными: более быстрая шина, больше портов USB и линий PCIe — по факту все это можно нарастить без изменений в схемотехнике чипсета.
Что в итоге получаем? Intel убрали 4 контакта в сокете только чтобы убрать совместимость с предыдущими процессорами и вынудить покупать новые, а чипсет физически вообще не изменился или изменился очень слабо. Так что единственная существенная разница между Haswell и Skylake — это поддержка DDR4 в последнем, которая на родных частотах находится на уровне серьезно разогнанной DDR3.
Дальше еще интереснее — январь 2017 года. До выхода AMD Ryzen остаются считанные месяцы, и в Intel, понимая, что они не успевают нарастить число ядер, решают брать частотой — и формально новые процессоры Kaby Lake на физическом уровне отличаются от Skylake лишь измененным размером затвора транзисторов, что позволяет увеличить частоту на 200-300 МГц и преодолеть в разгоне важную отметку в 5 ГГц. Остальные изменения просто смешные — это поддержка USB 3.1 (можно реализовать хоть на Haswell сторонними контроллерами) и поддержка новой памяти Optane (по факту дешевле купить SSD).
Разумеется, Intel представляет «новый» чипсет Z270, который отличается от Z170... фактически ничем:
Единственное (!!) изменение — стало на целых 4 линии PCI Express больше. Разумеется, техпроцесс тот же — 22 нм. Спасибо, что хоть сокет не поменяли.
Но самое смешное и грустное одновременно началось с выхода осенью 2017 года 8-ого поколения процессоров Intel (Coffee Lake). К самим процессором особых претензий нет, вопрос только — где обещанный 10 нм техпроцесс? Во всем другом Intel наконец-то, впервые с 2010 года, нарастили не несколько сотен мегагерц частоты или 5-7% производительности, а все 50%, так как в линейках i5 и i7 увеличили число ядер с четырех до шести.
То, что увеличение числа ядер в полтора раза при том же техпроцессе потребует больше контактов в сокете для питания, а заодно и для передачи данных, было вполне очевидно. Также все уже смирились с тем, что раз в два поколения Intel меняет сокет, и как раз этими двумя поколениями были Skylake и Kaby Lake. Так что если бы Intel сменила сокет, особых вопросов это бы не вызвало, но «синие» в данном случае мягко говоря неприятно удивили.
Итак, встречайте — LGA1151v2. В чем разница с LGA1151v1? Да ни в чем. В полном смысле того слова. Оказывается, в первой версии 1151 некоторая часть контактов не использовались и были зарезервированы, а теперь Intel стала их использовать и для питания, и для передачи данных:
К примеру, они расположены по диагонали в левый нижний угол от центрального прямоугольника — в v1 они серые (зарезервированные), а в v2 уже красные — используются для питания.
Чипсет Z370 для Coffee Lake вообще никак не отличался от Z270:

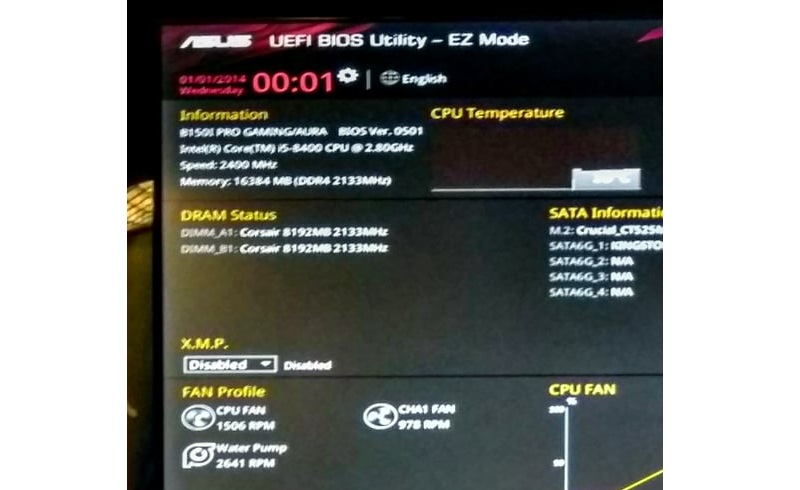

Отсюда можно было сделать легкий вывод: Intel специально чисто программно сделала новый сокет и чипсет, дабы гарантированно заставить пользователей покупать не только новый процессор (а этого хотели многие — шутка ли, +50% производительности за поколение), но и новую материнскую плату. Однако раз ограничение программное — то его можно обойти, что некоторые пользователи и сделали, показав, что на плате с чипсетом B150, который был выпущен вместе с Z170 под процессоры Skylake, отлично работает новый 6-ядерный i5-8400, который, по словам Intel, может работать только в чипсетах 300-ой линейки:
Конечно, сам процесс был нетривиален и требовал перепрошивки BIOS через программатор и «ковыряния» в куче программ, но он как минимум доказал, что Intel действительно мухлюет, и что пользователям плат на 100 и 200 чипсете отнюдь не обязательно покупать новую плату под процессоры Coffee Lake.
Увы — Intel это не остановило, и сейчас готовится к выпуску очередной «новый» чипсет Z390, рассчитанный на 9-ое поколение процессоров Intel и сокет LGA1151v2. Разница с Z370 по сути одна — это интегрированный модуль Wi-Fi и Bluetooth:
С учетом того, что еще во времена LGA775 десять лет назад Wi-Fi спокойно добавляли на плату сторонними контроллерами, интеграция его в чипсет — «очень нужное» нововведение, особенно если учесть, что до сих пор многие предпочитают подключать ПК по кабелю Ethernet. Во всем другом это вылитый Z370, более того — если младшие чипсеты 300-ой серии Intel все же перевела на 14 нм техпроцесс (спустя 3 года, да), то есть информация, что старший Z390, как и Z370, останется на 22 нм.
Также непонятно позиционирование чипсета — Intel говорит, что он будет позволять лучше разгонять новые 8-ядерные Core i7 и Core i9. Но, во-первых, и Z370 после обновления BIOS будет иметь поддержку новых процессоров с возможность их разгона, а за получение более высоких частот отвечает по сути только питание CPU, которое в большинстве плат на Z370 и так очень хорошее и зачастую даже лучше, чем для дешевых плат для топовой платформы X299, на которой есть и 18-ядерные решения. То есть, иными словами, разгон скорее всего будет на одинаковом уровне что на Z370, что на Z390, а наличие Wi-Fi в последнем, как я уже писал выше, не делает его «маст хэв» для покупки.
Еще забавнее (и, опять же, грустнее) выглядит то, что зарезервированных контактов на LGA1151 хватает даже для нормальной работы 8-ядерных CPU, откуда можно сделать сразу два вывода: раз на B150 смогли запустить 6-ядерные процессоры для 300-ой линейки, и последние после обновления BIOS (то есть чисто изменения ПО, без «железного» вмешательства) будут поддерживать 8-ядерные CPU, то можно сделать вывод, что даже на 100-ой линейке чипсетов для процессоров Skylake будет возможен запуск новых 8-ядерных процессоров.
Второй вывод — по сути еще во времена Skylake, то есть около двух лет назад, Intel гарантированно могли выпустить 8-ядерные десктопные процессоры, но не стали. Почему? Да потому что не было конкуренции — в то время AMD предлагали лишь процессоры серии FX, которые на практике едва ли доходили до уровня младших Core i5. А после того, как «красные» первыми сделали 8-ядерные десктопные CPU серии Ryzen, «синие» спохватились и стали быстренько увеличивать число ядер, по факту до сих пор оставаясь в догоняющих.
Чипсеты AMD 300 и 400 серий — повторение за Intel
То, что при выходе процессоров Ryzen AMD также выпустили 300-ую линейку чипсетов, было вполне закономерно — новые CPU был созданы по факту с нуля, и с предыдущими FX имели мало общего, поэтому запустить их на материнских платах со старыми чипсетами и без поддержки DDR4 было невозможно. Также на своей презентации AMD сказали, что сокет AM4 для Ryzen будет иметь возможность ставить все самые топовые CPU вплоть до 2020 года, что многих успокоило и все побежали покупать платы на дорогом X370 чипсете.
Проходит год, и «красные» представляют обновленные процессоры Ryzen — у них быстрее кэш, и из-за перевода на более тонкий 12 нм техпроцесс частоты в разгоне уже гарантированно превышают 4 ГГц и составляют около 4.1-4.3 — хороший результат, хотя и существенно ниже 5 ГГц у Intel. И все бы ничего, но компания заодно выпускает и новые чипсеты, причем разница с предыдущими схожа с таковой у чипсетов от Intel:
Оптимизации для достижения больших частот ОЗУ? Что ж, это действительно так, только вот разница начинается где-то за 3200-3400 МГц, что интересно лишь небольшому числу энтузиастов. Оптимизированное питание процессора для лучшего его разгона? Ну вообще за VRM отвечает производитель материнской платы, и по факту уже в дорогих образцах X370 питание было хорошим, и выпуская платы с X470 почти никто из производителей никак VRM не улучшал.
Меньшее потребление энергии чипсетом в простое? Во-первых, имея процессор с тепловыделением под 100 Вт экономить 1-2 Вт на чипсете выглядит странным, во-вторых, сейчас не 2010-11 годы, когда чипсеты грелись так, что на них вентиляторы ставили. Поэтому по факту такая экономия еще имела бы смысл в ноутбуках, но в ПК она просто бессмысленна.
Большее количество USB-портов? По факту их и на X370 больше 10, и никто не отменял PCI-хабы, так что по факту это нужно опять же крайне небольшому числу людей, подключающему к ПК тонны периферии. Это же касатеся возможности загрузки с RAID-массива NVMe SSD — последние стоят достаточно дорого и без того крайне быстры, чтобы ставить несколько штук вместе, поэтому опять же это понадобится единицам.
И единственная хоть сколько-нибудь интересная технология — это AMD StoreMI, которая достаточно сильно похожа на Intel Optane. Ее суть в том, что можно объединить вместе SSD и HDD в одно хранилище, и чипсет будет сам определять, какие данные куда записывать, чтобы получить и хорошую скорость работы, и большую емкость. Конечно, все это можно реализовать и программно, или же купить готовый SSHD, но все еще эта функция действительно может быть нужна хотя бы большей части пользователей, чем RAID-массив из NVMe SSD.
Что же по итогу? А по итогу мы снова видим все тоже переименование, что и у Intel. Поэтому мой совет только один — не стоит гнаться в современном мире за циферками, зачастую вы за существенную переплату купите просто воздух или абсолютно ненужные вам функции, так что будьте осторожны при выборе материнских плат.
